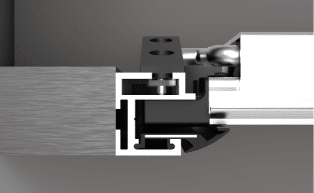

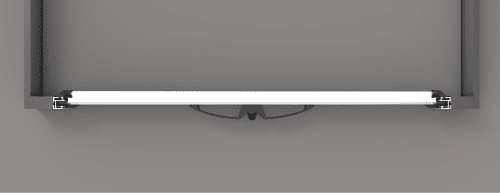

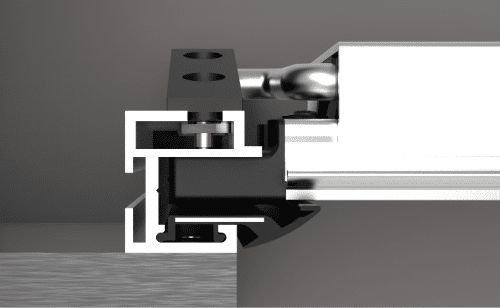

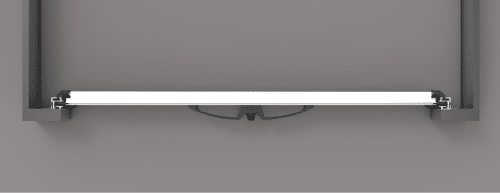

Montage achter het kader

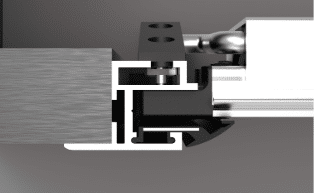

Bij montage van de zijgeleiding achter het kader heeft u niet de keus om de zijgeleiding met lip toe te passen. Wel heeft u de keuze om de zijgeleiding verder naar binnen te zetten, zodat de complete zijgeleiding met afdichtingsrubber achter het kader wordt geplaatst. U bepaald hoe ver de zijgeleiding achter het kader komt te staan door de breedte over zijgeleiding aan te passen.
De extra totaal breedte van alleen de zijgeleiding is 54 mm.
De extra totaal breedte van de zijgeleiding incl. afdichtingsrubber is 86 mm.

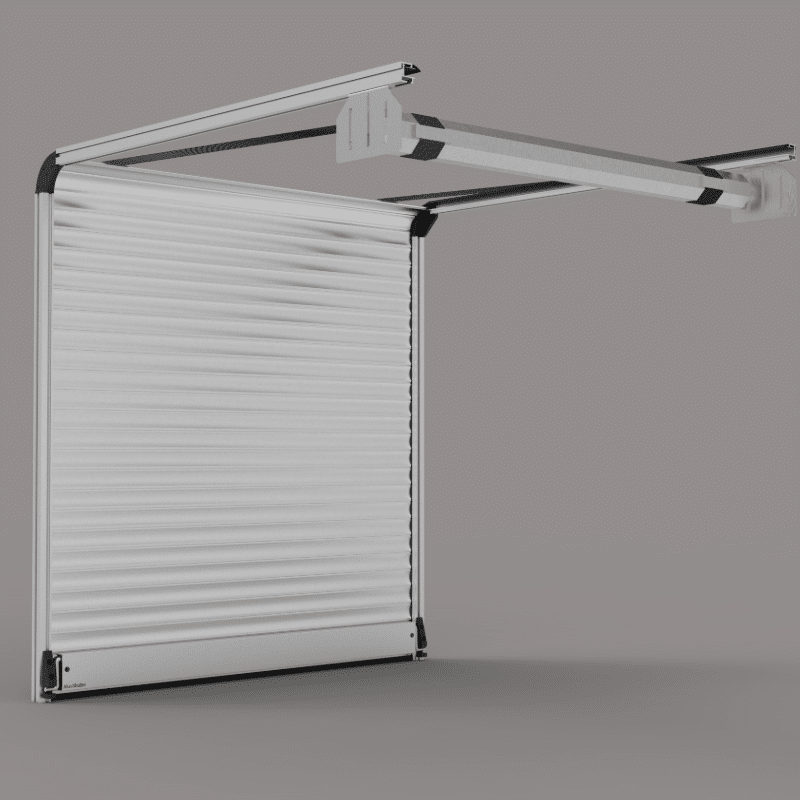

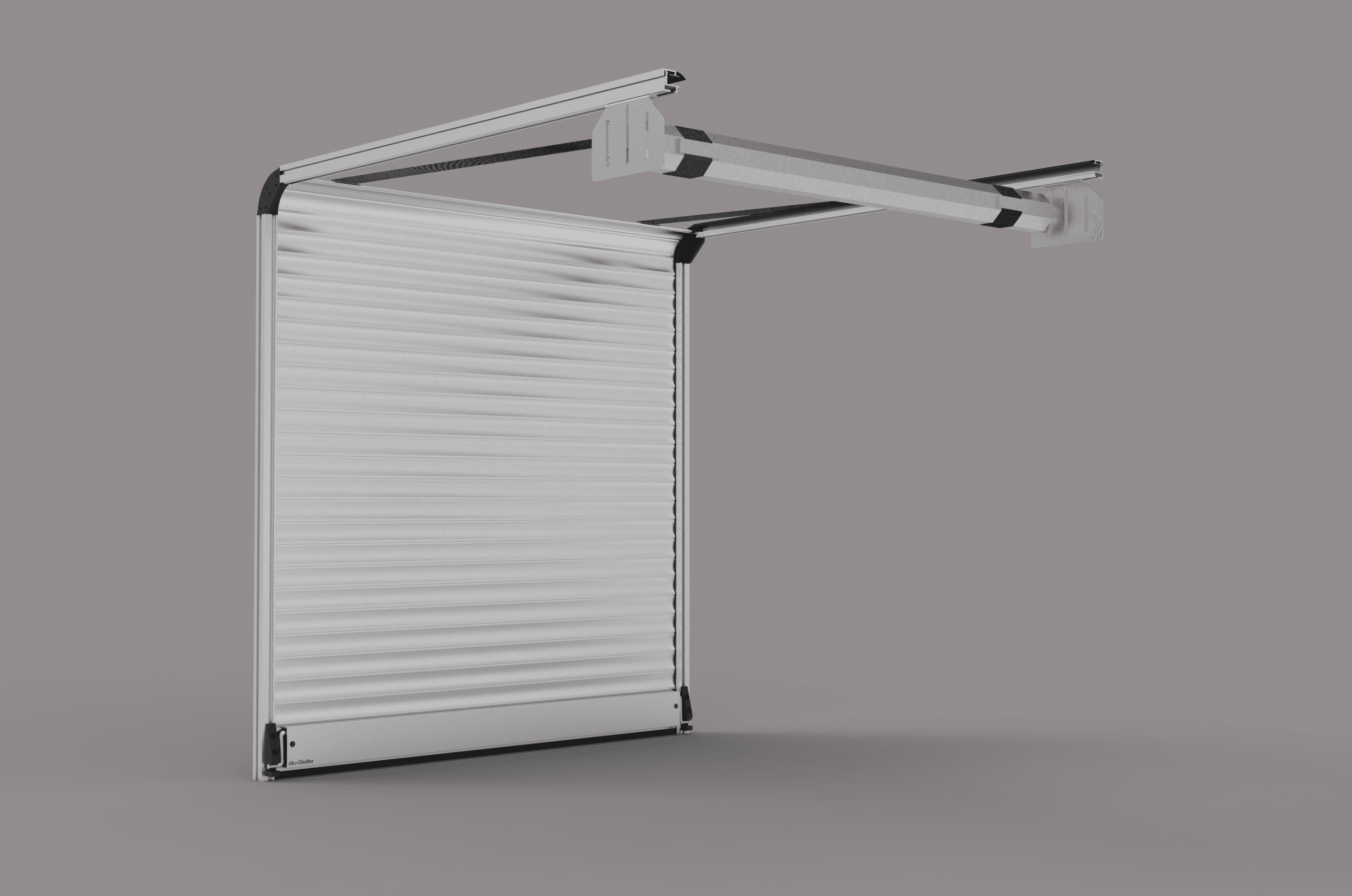

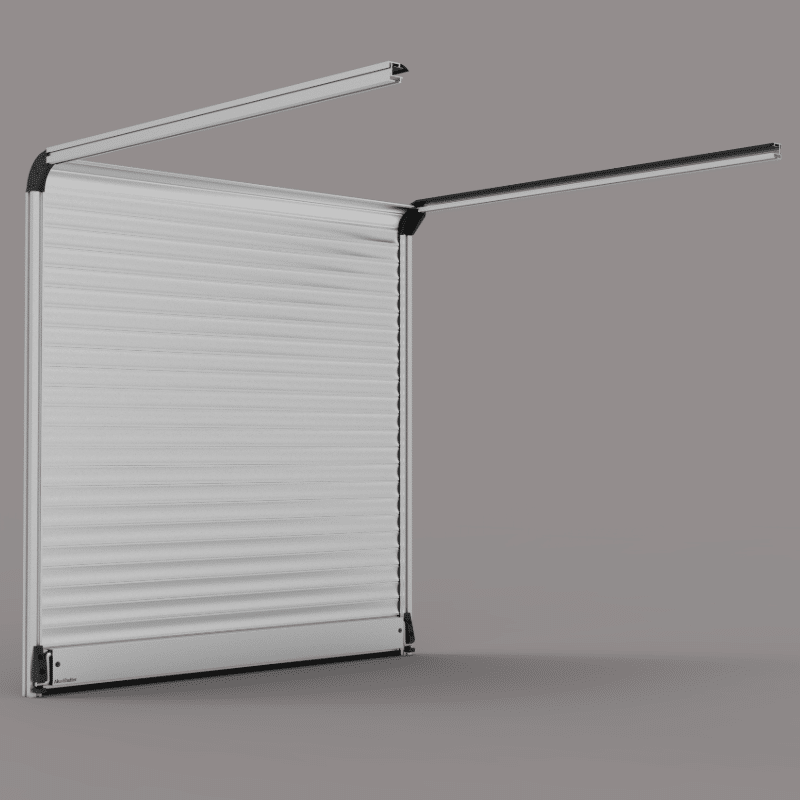

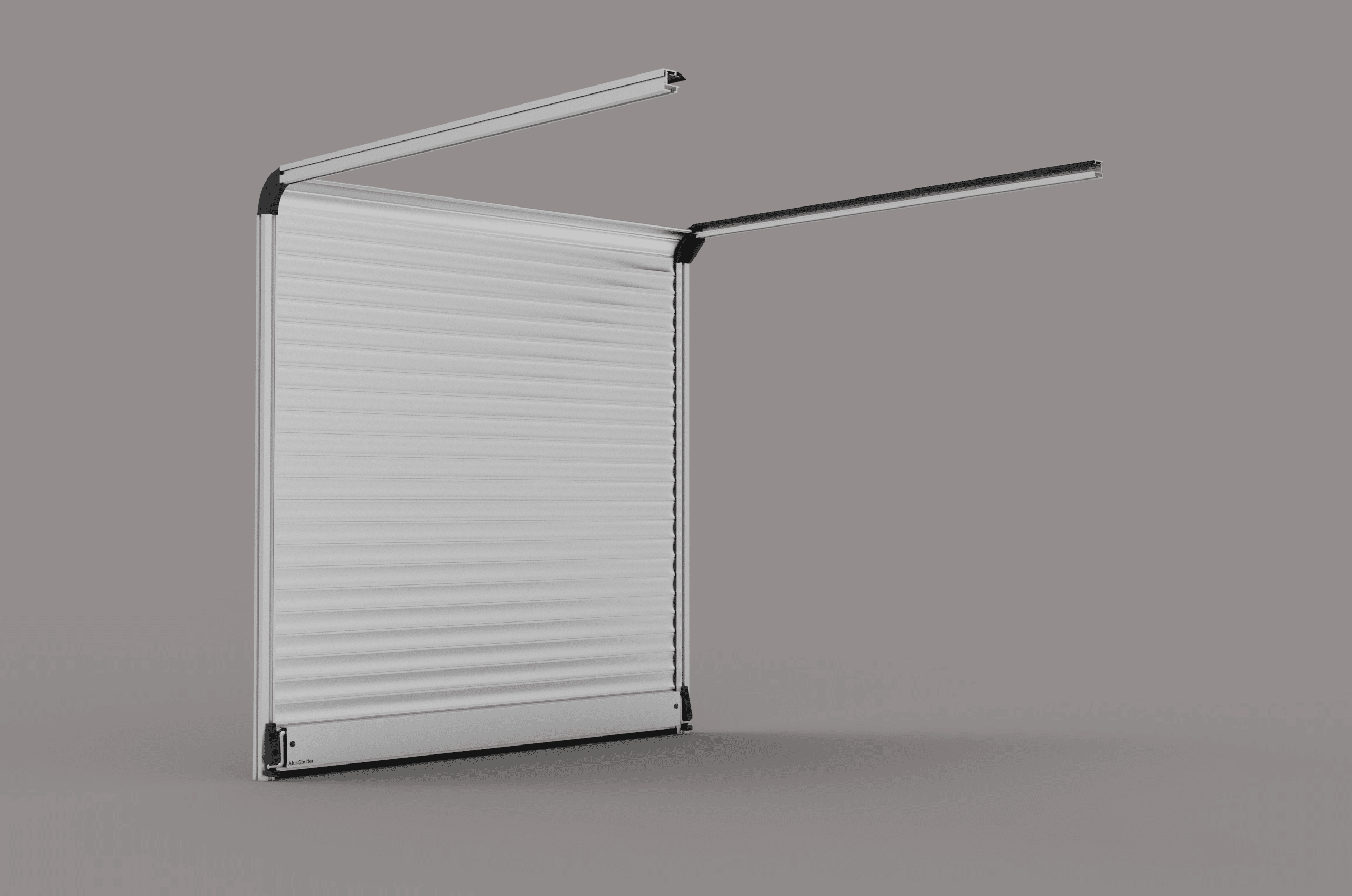

Als u deze keuze selecteert, monteren wij geen veermechanisme! Het luik wordt dan puur op handkracht bediend, en wordt daardoor zwaarder om te openen! Bij het sluiten dient het luik begeleid te worden aangezien het op zwaartekracht naar beneden zal schuiven. Wij adviseren dan ook om minimaal een veermechanisme toe te passen vanaf luiken met een afmeting van 500 mm hoogte. Bij twijfel kunt u contact met ons opnemen, wij adviseren u graag met een op maat gemaakte oplossing.

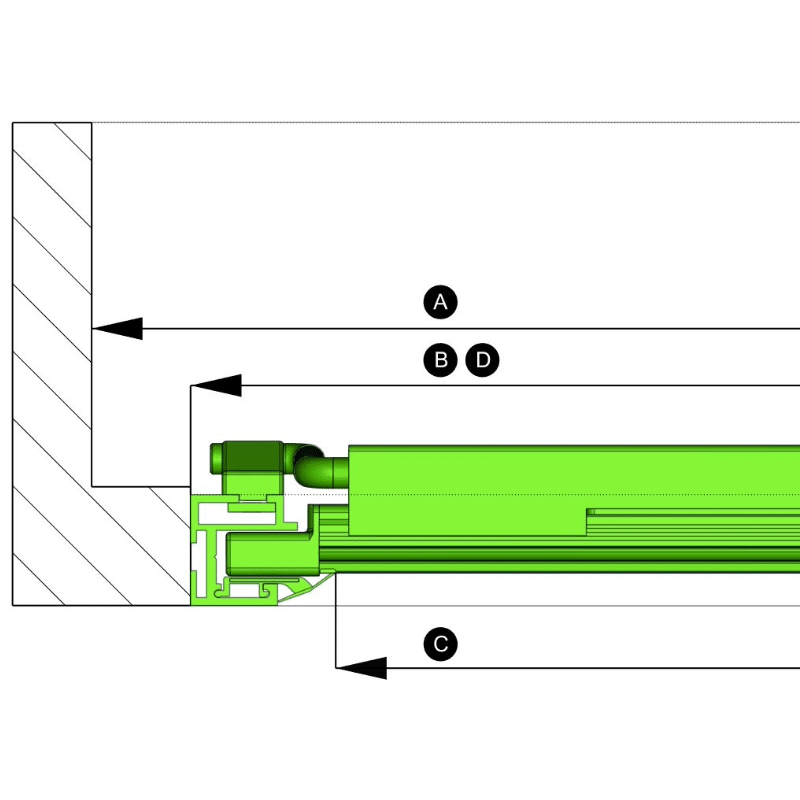

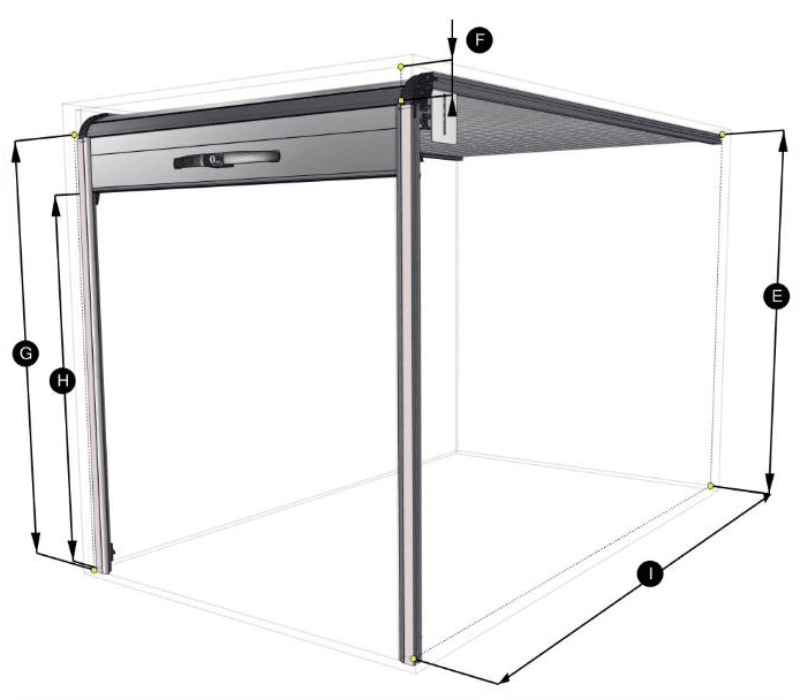

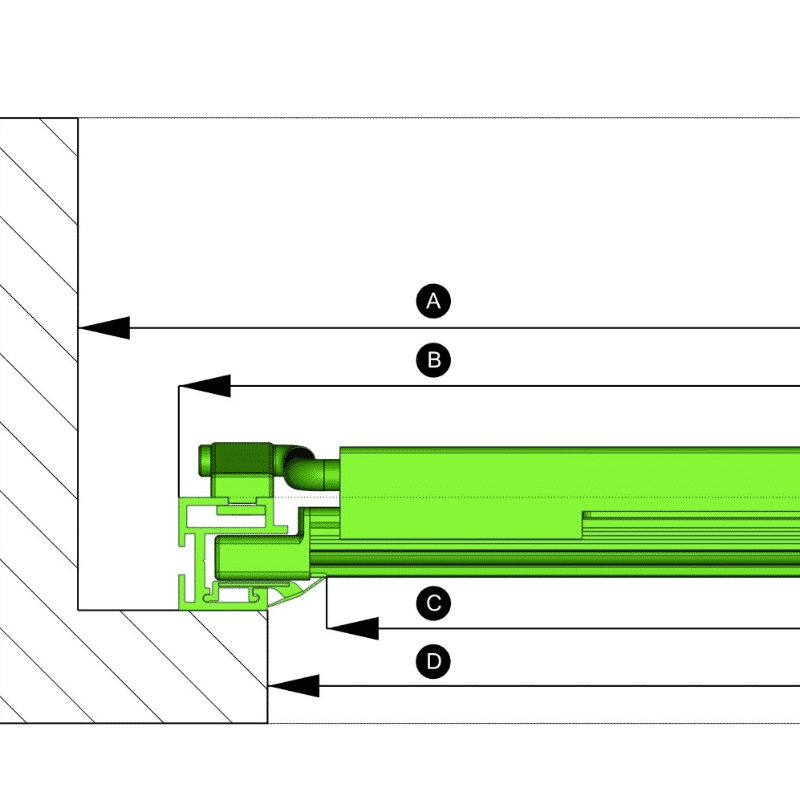

Maximale kaderbreedte (D) bij dit rolluik is 1000 mm.
Totale Oppervlakte max. 0,5 m²
Maximale kaderbreedte (D) bij dit rolluik is 2150 mm.
Maximale kaderhoogte (G) bij dit rolluik is 2250 mm.
Totale Oppervlakte max. 2,8 m²

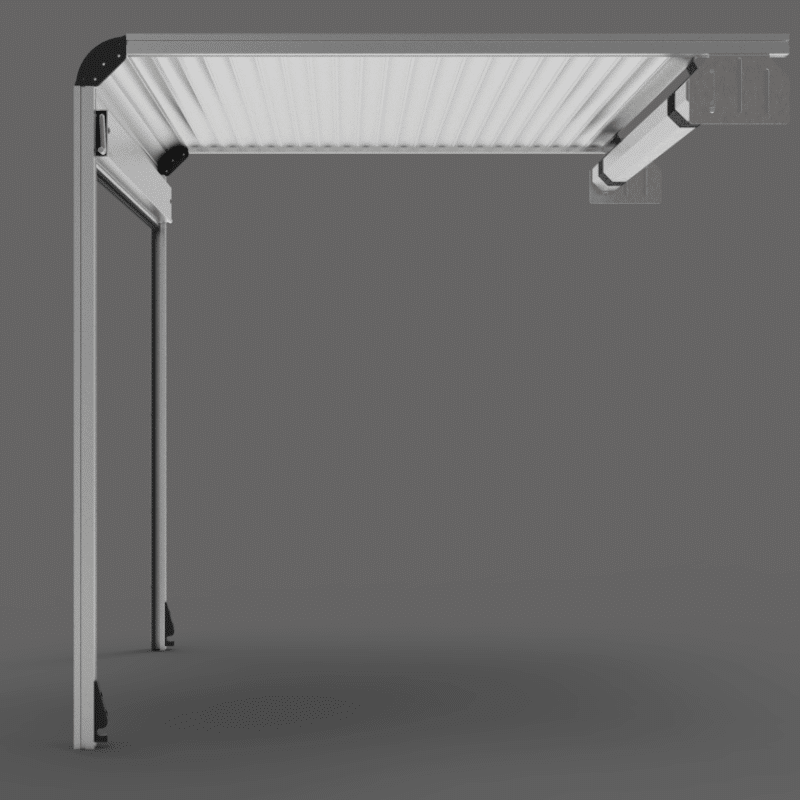

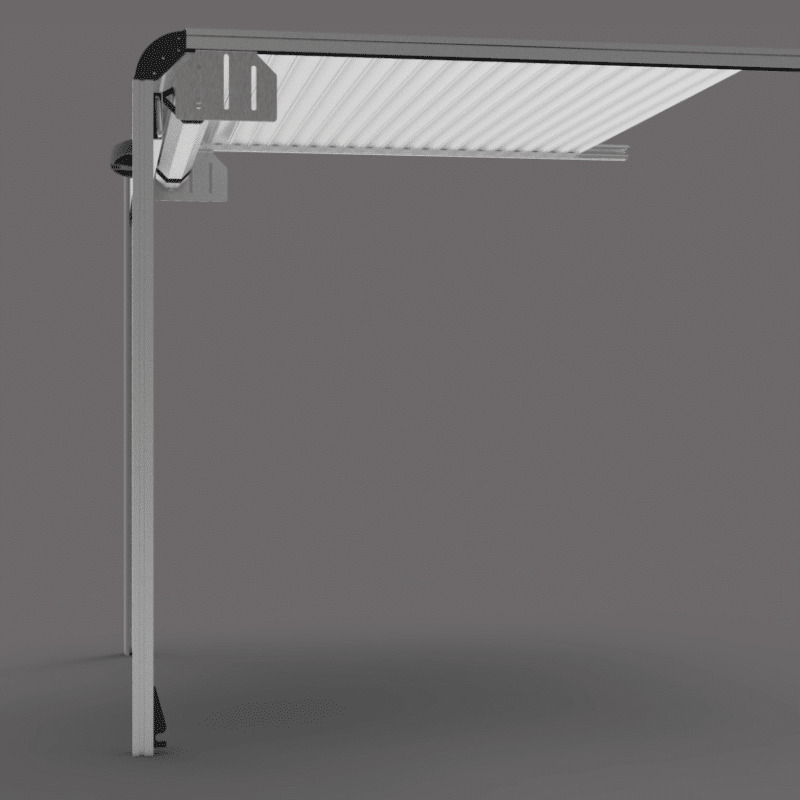

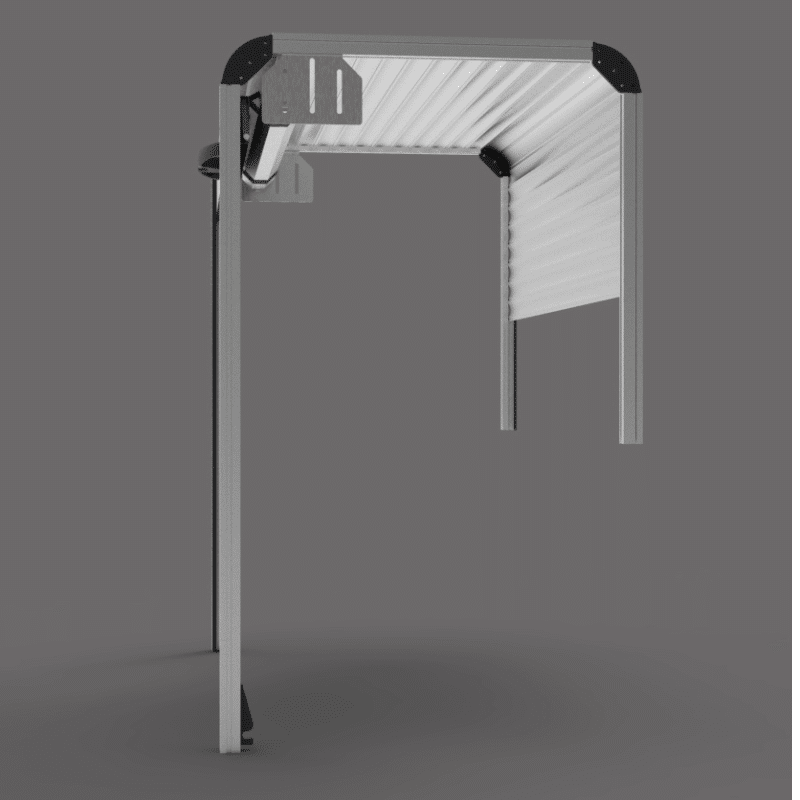

Indien de ruimte waarin het schuifluik wordt gemonteerd, niet voldoende diepte heeft om het luik in zijn geheel te openen, dan wordt het luik voorzien van dubbele bochten. Hierdoor gaat het luik via de achterwand weer naar beneden, om zo het luik toch in zijn geheel te kunnen openen.
Bij het invullen van de afmetingen, wordt door de configurator uw luik automatisch omgezet naar enkele of dubbele bocht uitvoering.

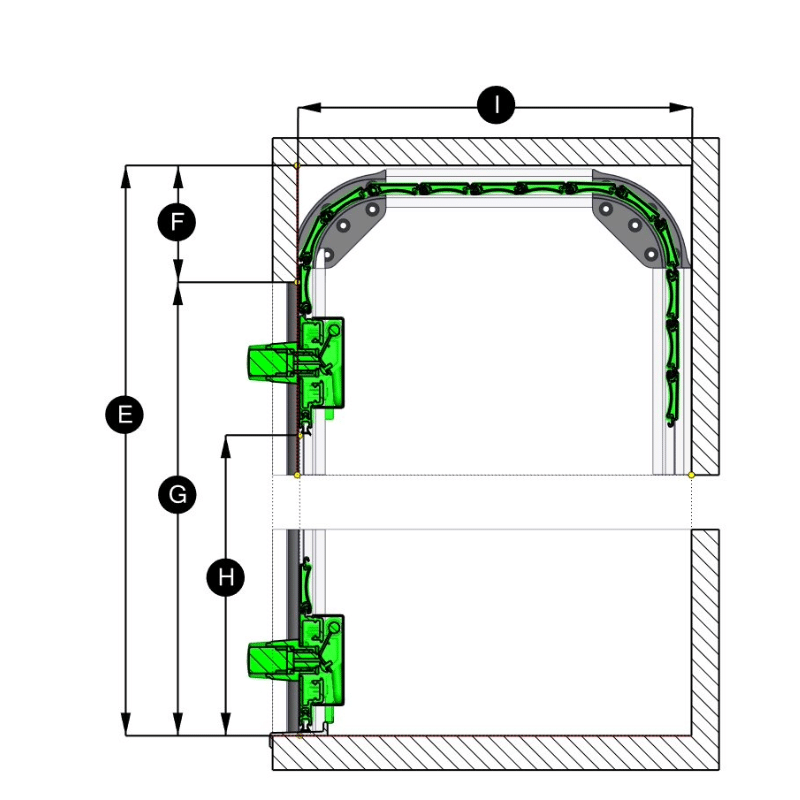

Als vuistregel kunt u het volgende berekening aanhouden:
De minimale inwendige diepte die nodig is om uw luik in zijn geheel te kunnen openen met enkele bochten is:
* Minimale diepte = Inwendige hoogte schuifluik – 150mm.
U heeft hier de keuze om de handgreep uit te voeren met een sleutelslot. Kiest u voor ja dan zullen alleen de handgrepen die uitgerust zijn met een sleutelslot kiesbaar zijn.
Als u meerdere luiken tegelijk besteld heeft u hier de mogelijkheid om de sloten te voorzien van verschillende- of gelijke sleutelnummers.
Bijv. als u een object hebt met meerdere luiken kunt u deze voorzien van sloten met gelijke sleutelnummers, zodat u de luiken kan openen met 1 sleutel.

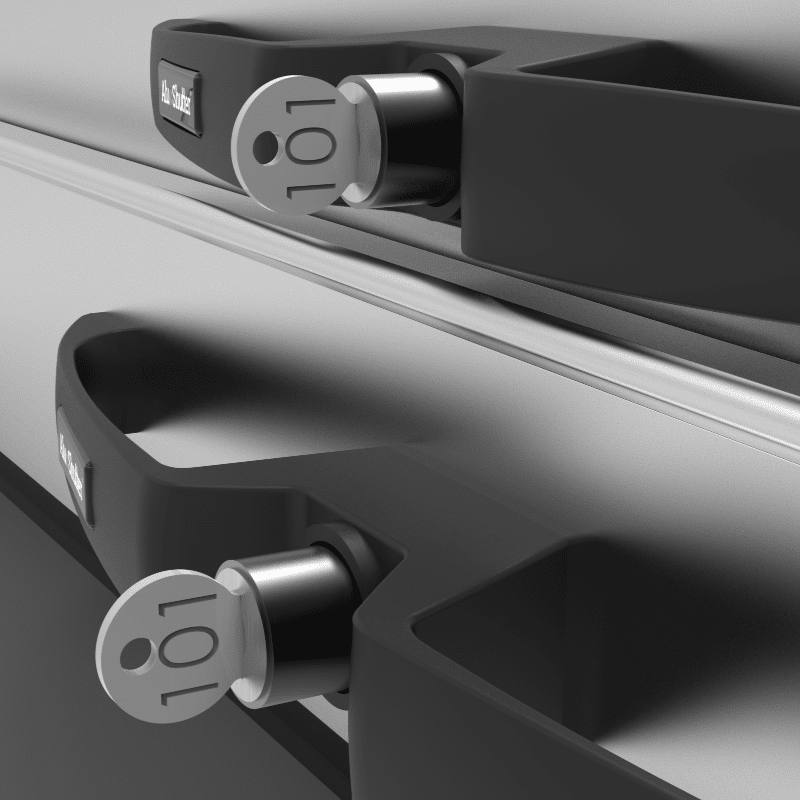

Handgrepen met gelijke sleutelnummers.

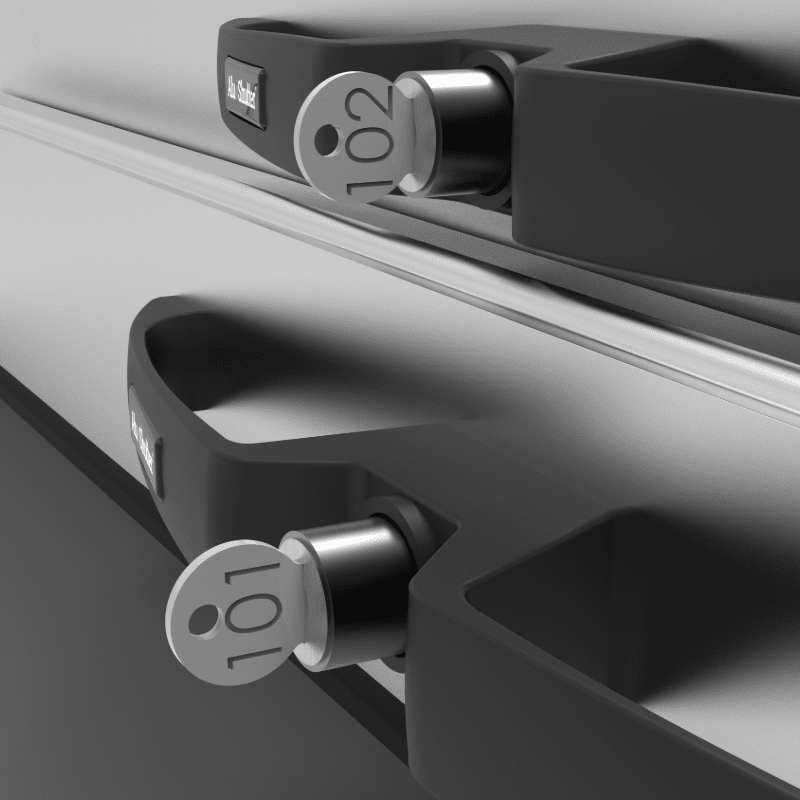

Handgrepen met verschillende sleutelsnummers.

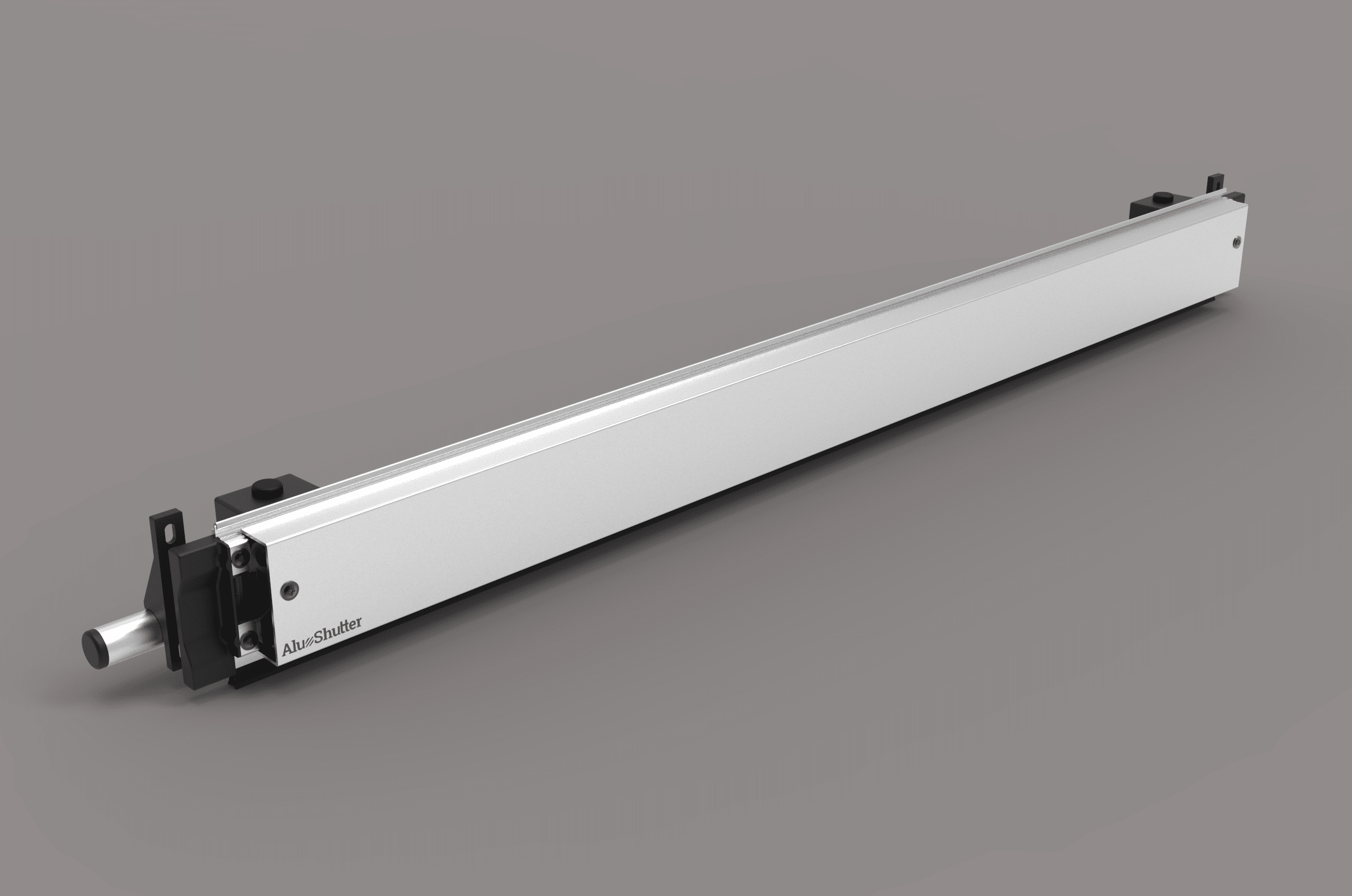

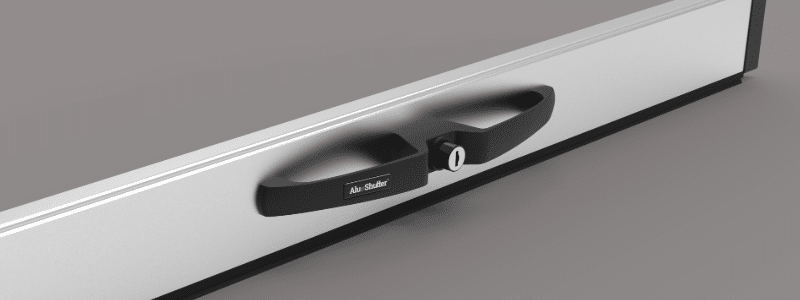

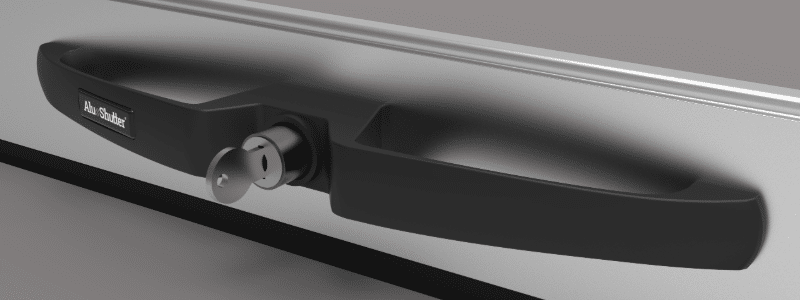

Deze handgreep is zowel met- als zonder sleutelslot te verkrijgen en is aan de binnenzijde voorzien van een RVS-slotstang die nastelbaar is d.m.v. een verschuifbare slotvanger op de zijgeleiding.

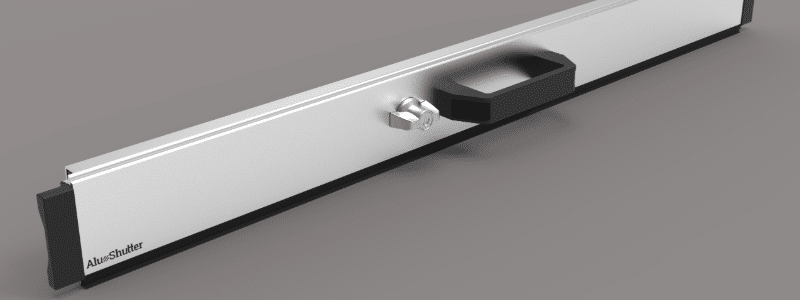

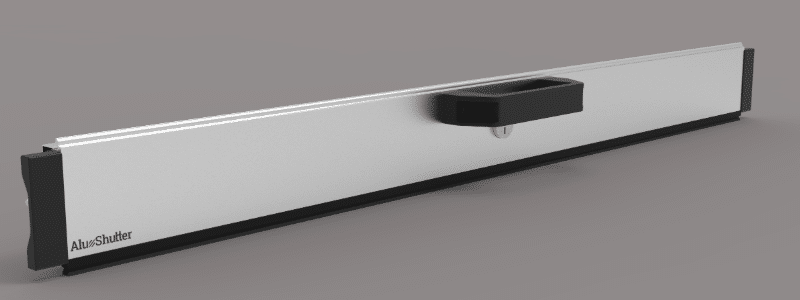

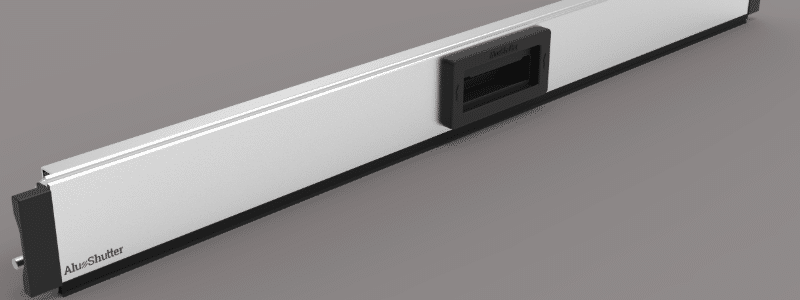

Deze handgreep is voorzien van een slotmechanisme, waarbij aan de zijkant een RVS-pen naar de buitenzijde in de zijgeleiding worden geschoven. Aan de buitenzijde is deze bodemlamel uitgevoerd met een uitwendige kunststof handgreep en is bedoeld voor smalle luiken waar geen 2 handgrepen mogelijk zijn.

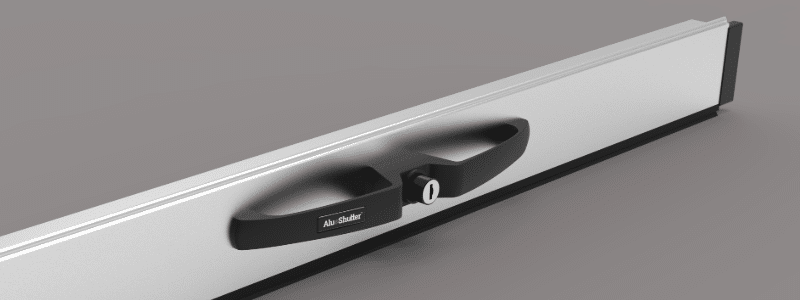

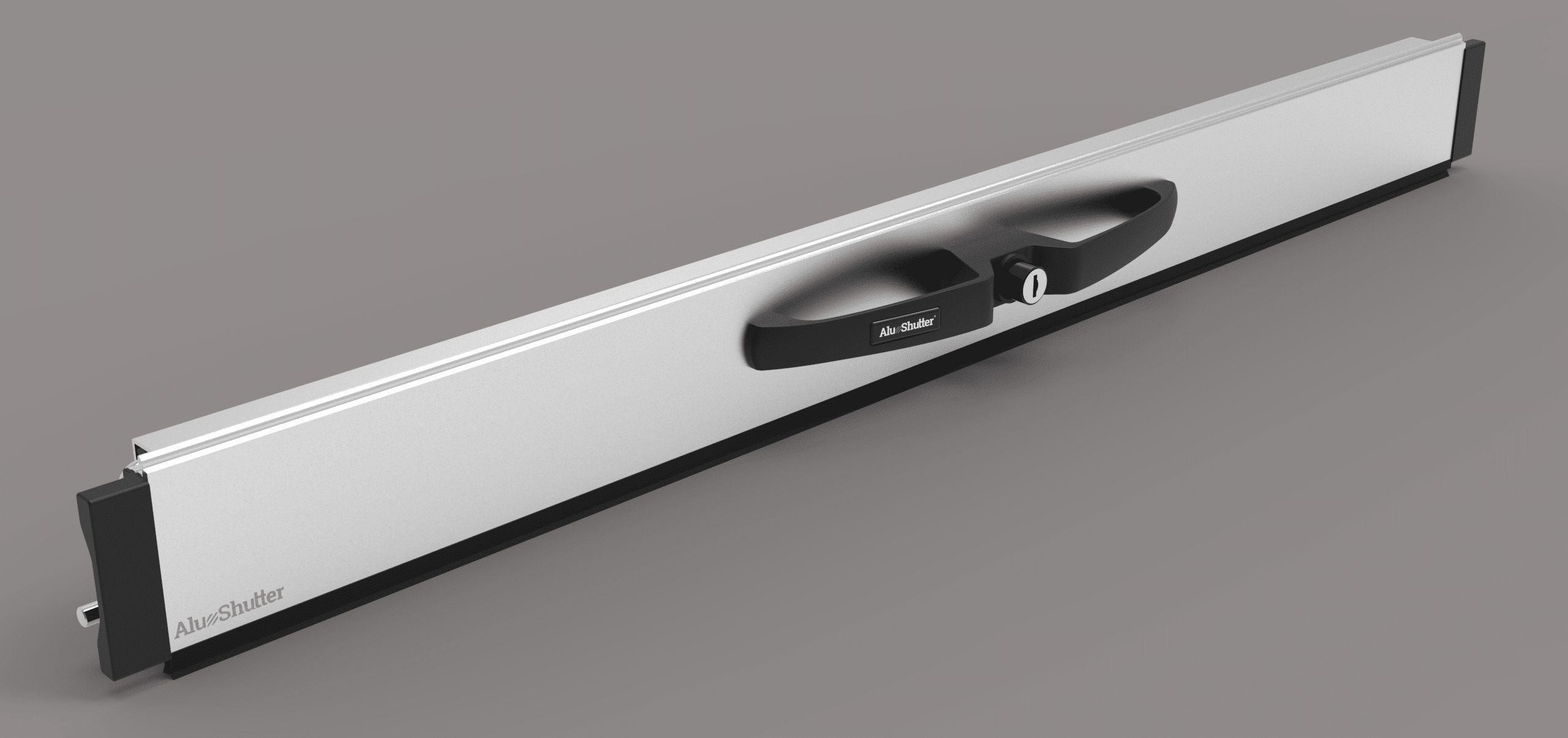

Deze handgreep is voorzien van een slotmechanisme, waarbij aan de zijkant een RVS-pen naar de buitenzijde in de zijgeleiding worden geschoven. Aan de buitenzijde is deze bodemlamel uitgevoerd met 2 uitwendige kunststof handgrepen en is bedoeld voor een stabiele grip bij bredere luiken.

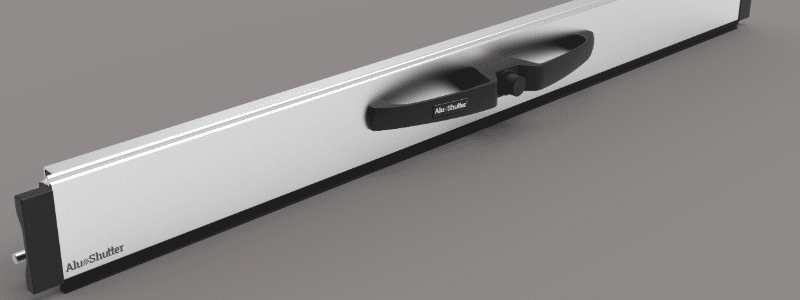

Deze handgreep is voorzien van een draaiknop met geintegreerd sleutelslot en bediend een haak aan de binnenzijde die in de vloer kan worden gedraaid. Let daar bij op dat u de aanpassing in de bodem zelf dient te voorzien! Aan de buitenzijde is deze bodemlamel voorzien van een enkele uitwendige kunststof handgreep en is geschikt voor smalle luiken.

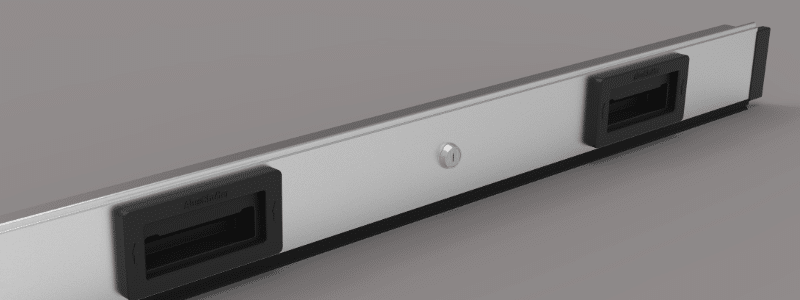

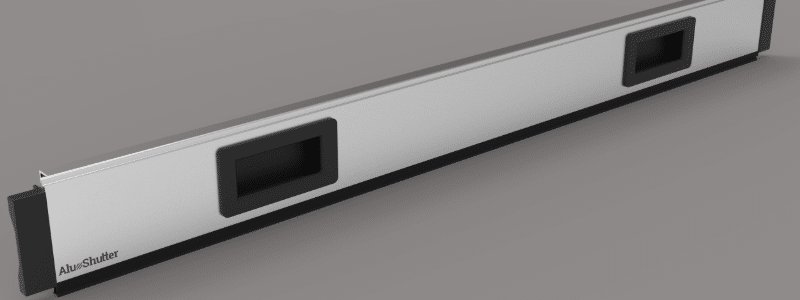

Deze inwendige handgrepen zijn zowel met- als zonder sleutelslot te verkrijgen en zijn aan de binnenzijde voorzien van een RVS-slotstang die nastelbaar is d.m.v. een verschuifbare slotvanger op de zijgeleiding. Deze bodemlamel is voorzien van 2 inwendige kommen en wordt geadviseerd voor bredere luiken (>750 mm).

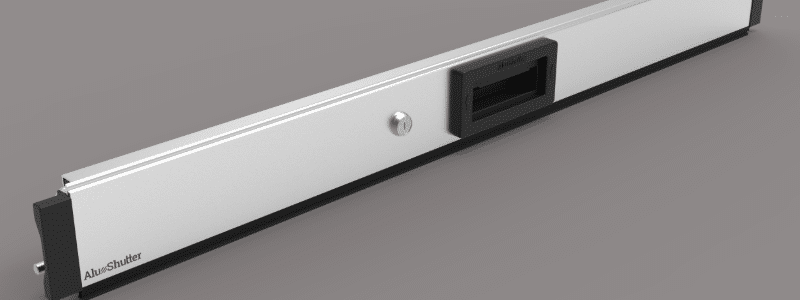

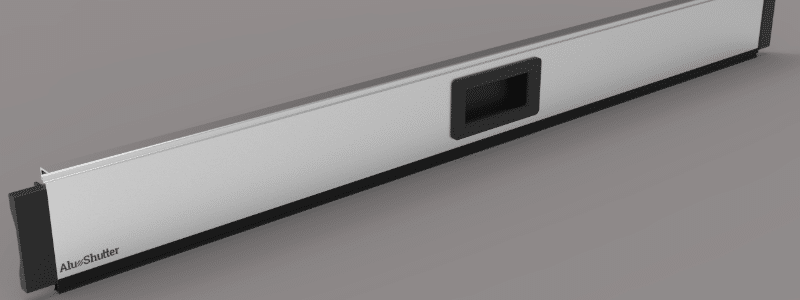

Deze inwendige handgreep is zowel met- als zonder sleutelslot te verkrijgen en is aan de binnenzijde voorzien van een RVS-slotstang die nastelbaar is d.m.v. een verschuifbare slotvanger op de zijgeleiding. Deze bodemlamel is voorzien van 1 inwendige kom en wordt geadviseerd voor smalle luiken (<750 mm).

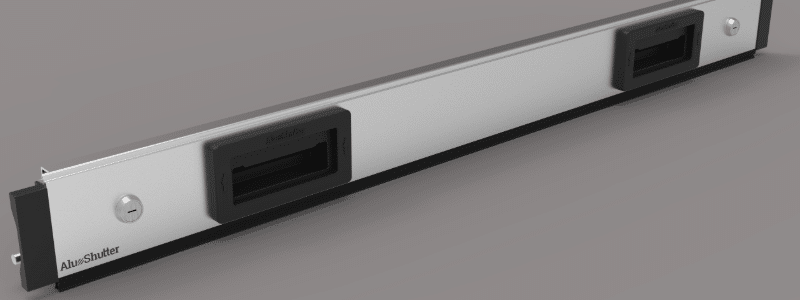

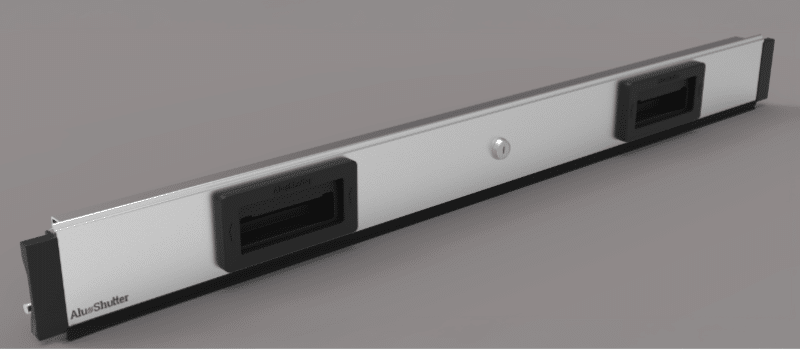

Deze inwendige handgrepen zijn zowel met- als zonder sleutelslot te verkrijgen en zijn aan de binnenzijde voorzien van een RVS-slotstang die nastelbaar is d.m.v. een verschuifbare slotvanger op de zijgeleiding. Deze bodemlamel is voorzien van 2 inwendige kommen en wordt geadviseerd voor bredere luiken (>750 mm). Verder is dit luik uitgerust met 2x sleutelsloten, 1x. Links en 1x rechts voor een extra veilige afsluiting.

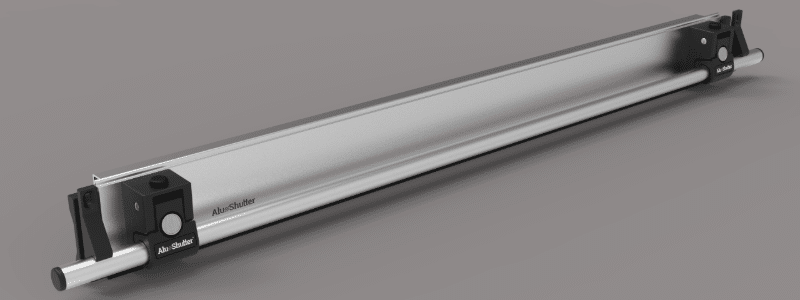

Deze bodemlamel is voorzien van Stanggreep sluiting en is een van de meest robuuste uitvoering op de markt. De Stanggreep heeft geen inwendige mechanisme; “What yo see is what you get!”. De Stanggreep is voorzien van 1 sleutelslot aan de rechterzijde.
Voorzien van 1 sleutelslot aan de rechterzijde.
Deze bodemlamel is voorzien van Stanggreep sluiting en is een van de meest robuuste uitvoering op de markt. De Stanggreep heeft geen inwendige mechanisme, en is voorzien van 2 sleutelsloten (1x links en 1x rechts).
Voorzien van 2 sleutelsloten (1x links & 1x rechts).
Deze handgreep is zowel met- als zonder sleutelslot te verkrijgen en is aan de binnenzijde voorzien van een RVS-slotstang die nastelbaar is d.m.v. een verschuifbare slotvanger op de zijgeleiding.

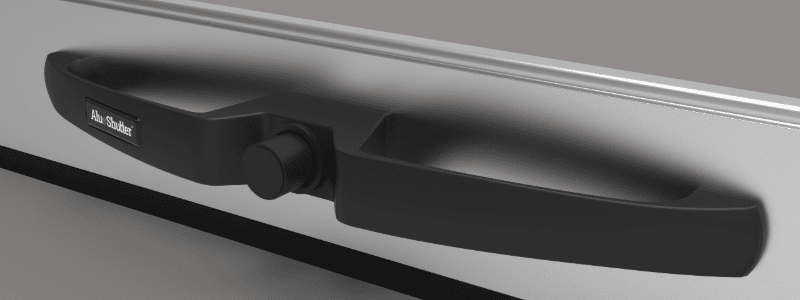

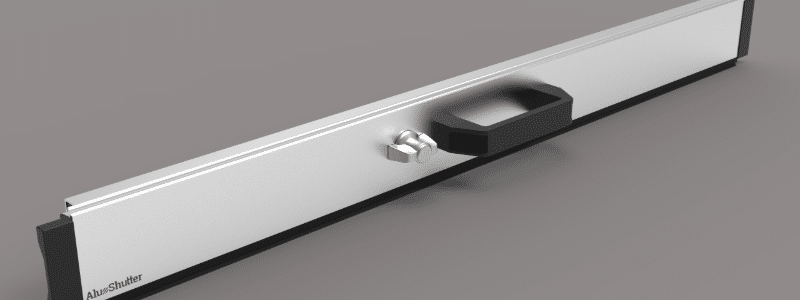

Deze handgreep is voorzien van een draaiknop zonder sleutelslot en bediend een haak aan de binnenzijde die in de vloer kan worden gedraaid. Let daar bij op dat u de aanpassing in de bodem zelf dient te voorzien! Aan de buitenzijde is deze bodemlamel voorzien van een enkele uitwendige kunststof handgreep en is geschikt voor smalle luiken.
Deze inwendige handgrepen zijn zowel met- als zonder sleutelslot te verkrijgen en zijn aan de binnenzijde voorzien van een RVS-slotstang die nastelbaar is d.m.v. een verschuifbare slotvanger op de zijgeleiding. Deze bodemlamel is voorzien van 2 inwendige kommen en wordt geadviseerd voor bredere luiken (>750 mm). Dit type handgreep is niet afsluitbaar!
Deze inwendige handgreep is zowel met- als zonder sleutelslot te verkrijgen en is aan de binnenzijde voorzien van een RVS-slotstang die nastelbaar is d.m.v. een verschuifbare slotvanger op de zijgeleiding. Deze bodemlamel is voorzien van 1 inwendige kom en wordt geadviseerd voor smalle luiken (<750 mm). Dit type handgreep is niet afsluitbaar!

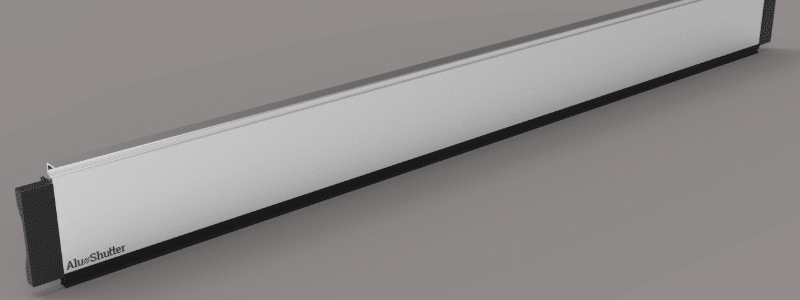

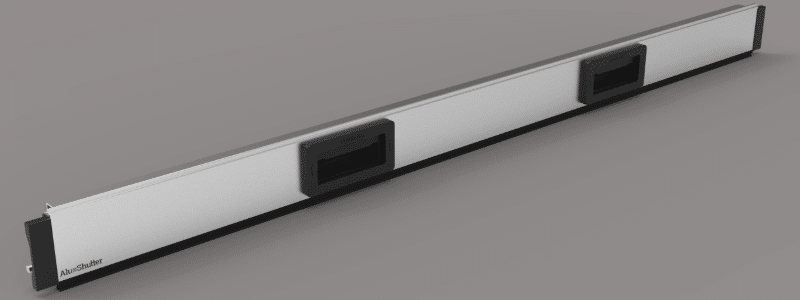

Deze bodemlamel is voorzien van 2 inwendige kommen en wordt geadviseerd voor bredere luiken (>750 mm). Dit luik is verder niet voorzien van een vergrendelings-mechanisme of sloten! Vandaar dat dit ook het meest kosten gunstige luik is.
Deze bodemlamel is voorzien van 1 inwendige kom en wordt geadviseerd voor smalle luiken (<750 mm). Dit luik is verder niet voorzien van een vergrendelings-mechanisme of sloten! Vandaar dat dit ook het meest kosten gunstige luik is.
Deze bodemlamel is voorzien van Stanggreep sluiting en is een van de meest robuuste uitvoering op de markt. De Stanggreep heeft geen inwendige mechanisme; “What yo see is what you get!”. Dit type handgreep is niet afsluitbaar met een sleutelslot.

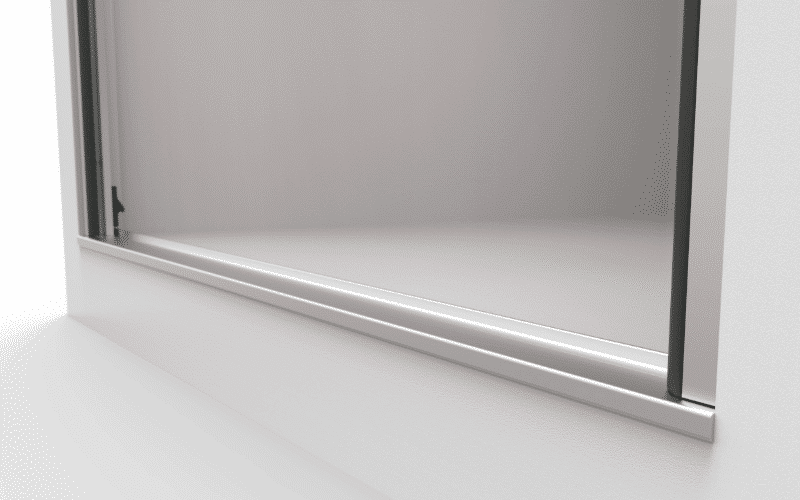

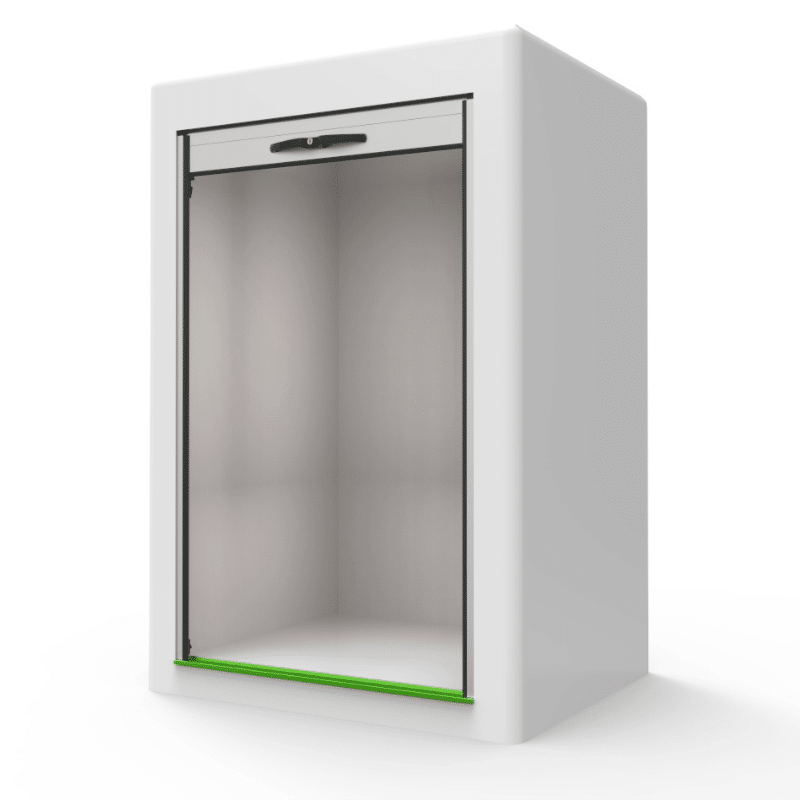

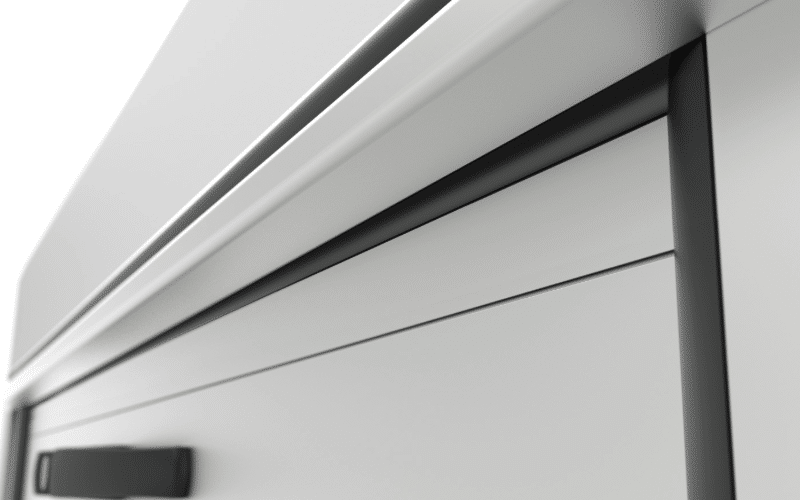

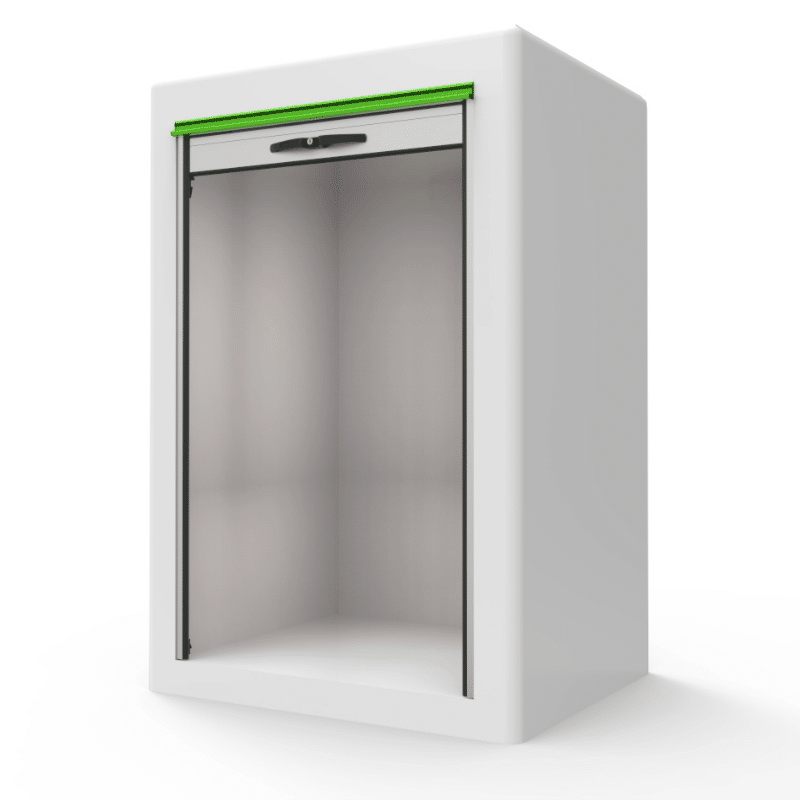

De regengoot kan aan de bovenzijde tegen het kader aan gemonteerd worden d.m.v. schroeven, popnagels of verlijmen en daarna afgedekt worden door een meegeleverde rubber afdek-lijst.
De regengoot wordt voorzien van een afdichtingsrubber aan de binnenzijde, die de bovenzijde van het luik spatwater-dicht afsluit. De rubber afdichting is robuust, maar is niet geruisloos.

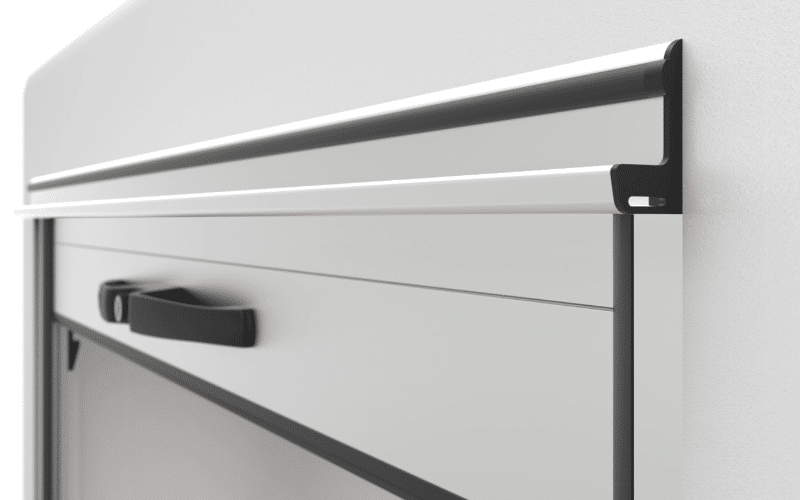

De eindkapjes worden geleverd als een setje links en rechts en sluiten de zijkanten van de regengoot estetisch mooi af. De eindkapjes zijn voorzien van een kleine opening voor afvoer van het overtollige water.

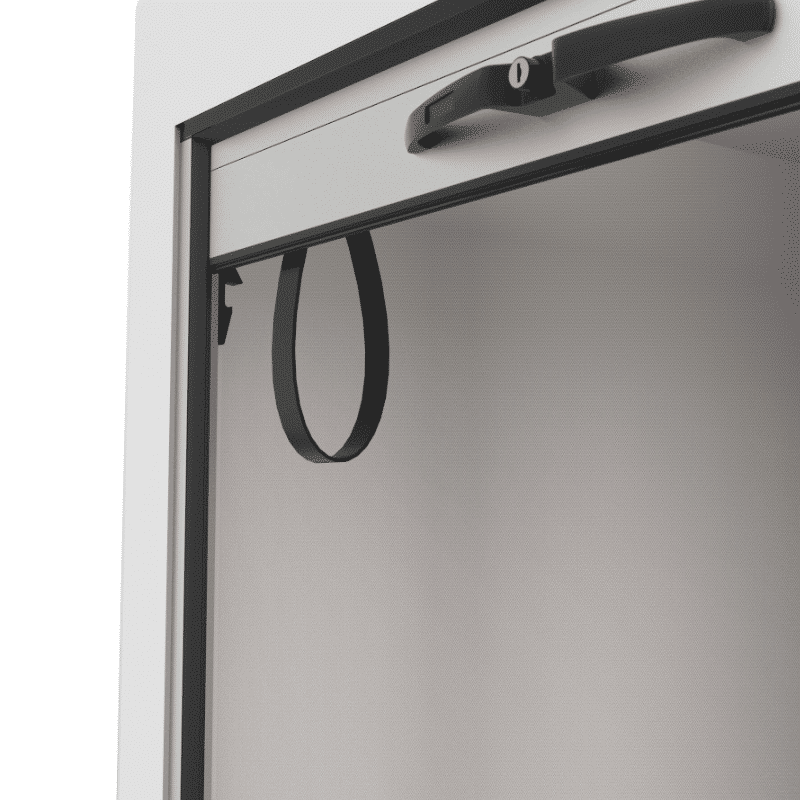

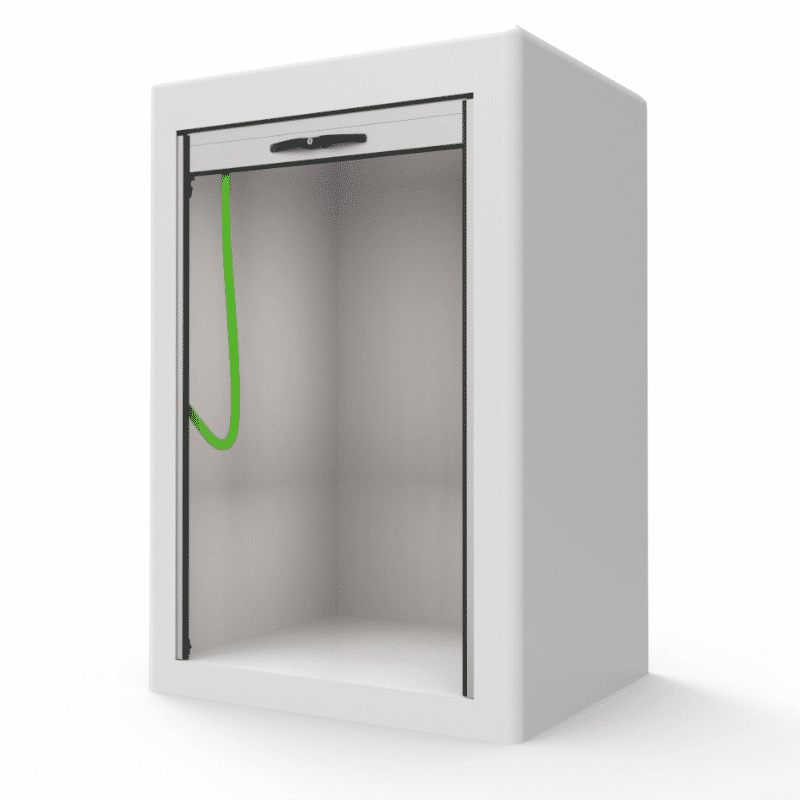

Met een treklus is het mogelijk om hogere luiken waarvan de bodemlamel vanaf de grond moeilijk te bereiken is, toch te sluiten d.m.v de treklus. U heeft de keuze uit 2 verschillende uitvoeringen.
Treklus is met name bedoeld voor lage luiken, en is gemonteerd in het midden van de bodemlamel. De korte treklus heeft een lengte van +/- 200 mm.

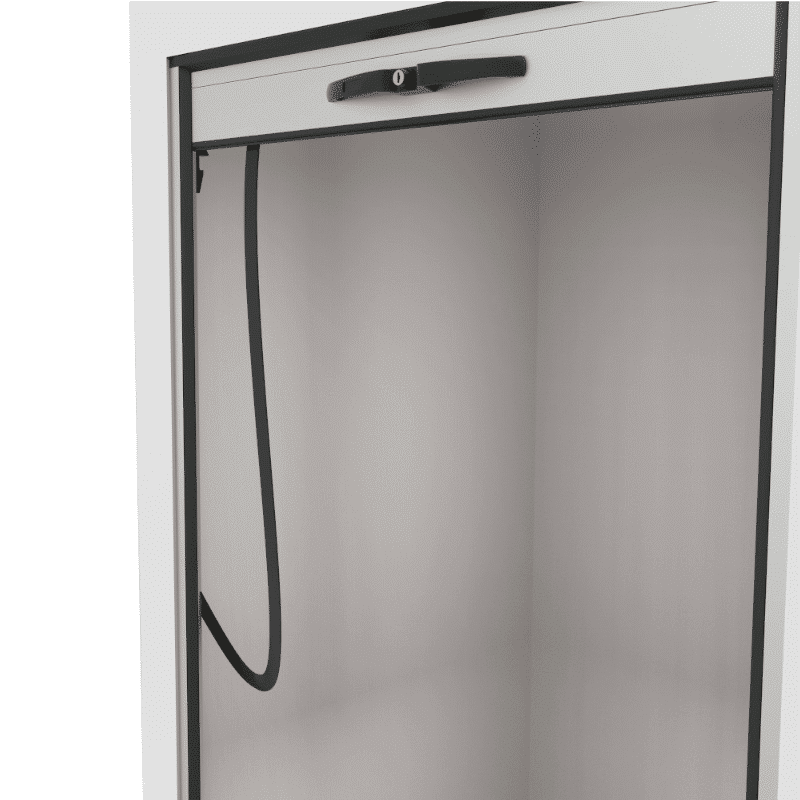

De lange treklus is van een niet-flexibele materiaal en hangt als een lus tussen de de bodemlamel en de zijgeleiding.

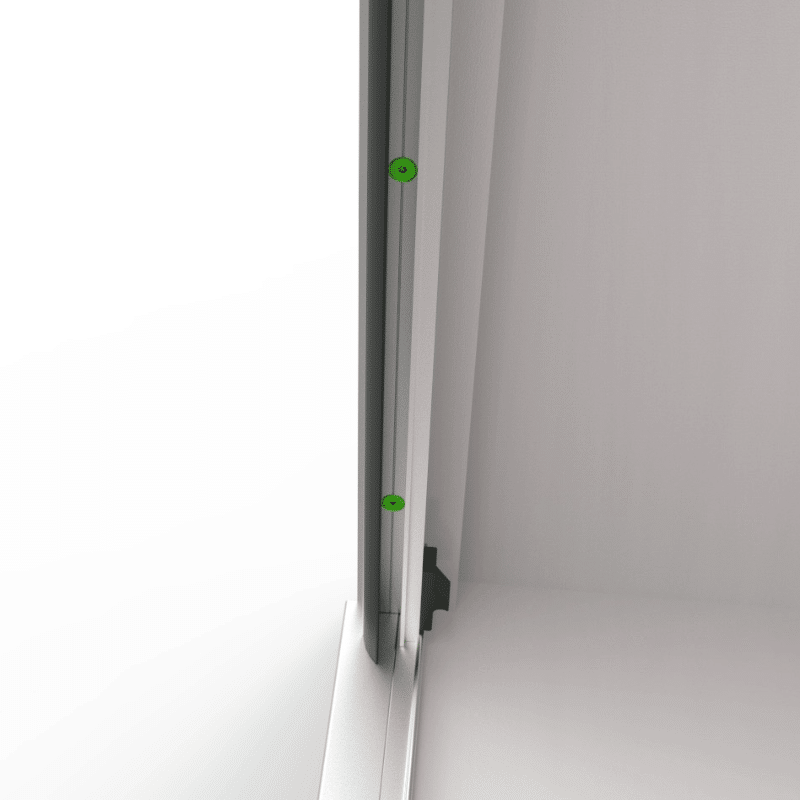

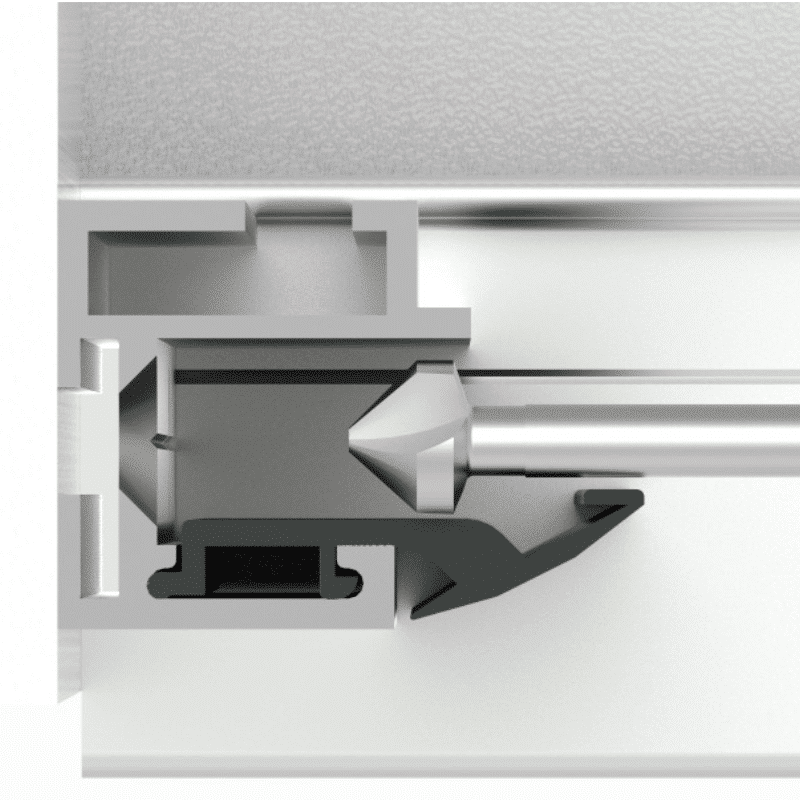

De zijgeleiding kunnen wij voor u voorboren met 4 of 5 mm verzonken gaten, zodat u de zijgeleiding rechtstreeks kan monteren met verzonken schroeven. Standaard hanteren wij een vast gaten patroon, maar in overleg kunnen wij ook voor u een klant specifiek gatenpatroon toepassen.
Voorboren zijgeleiding incl. verzinken

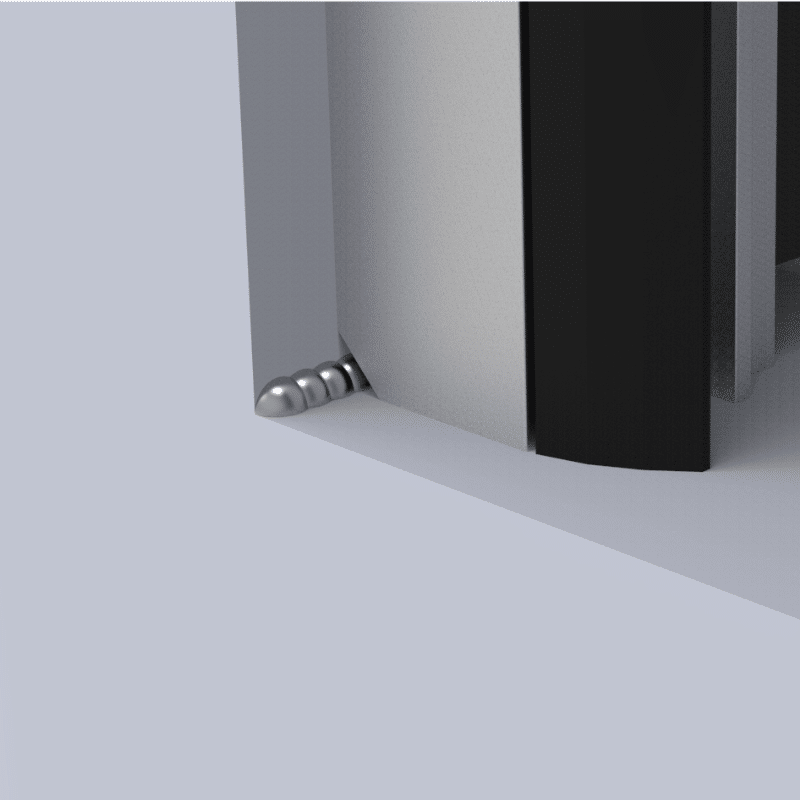

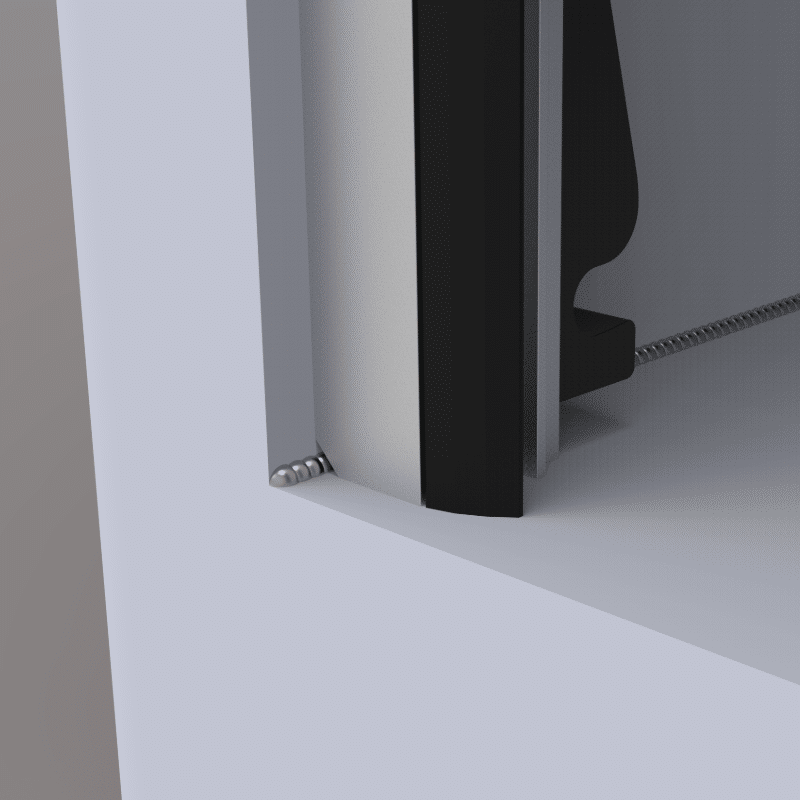

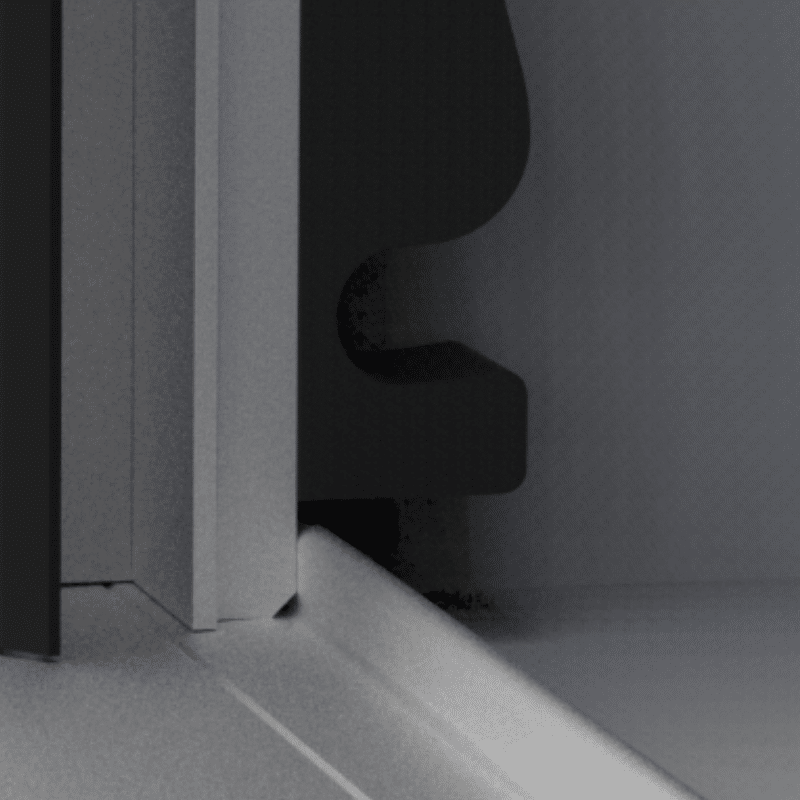

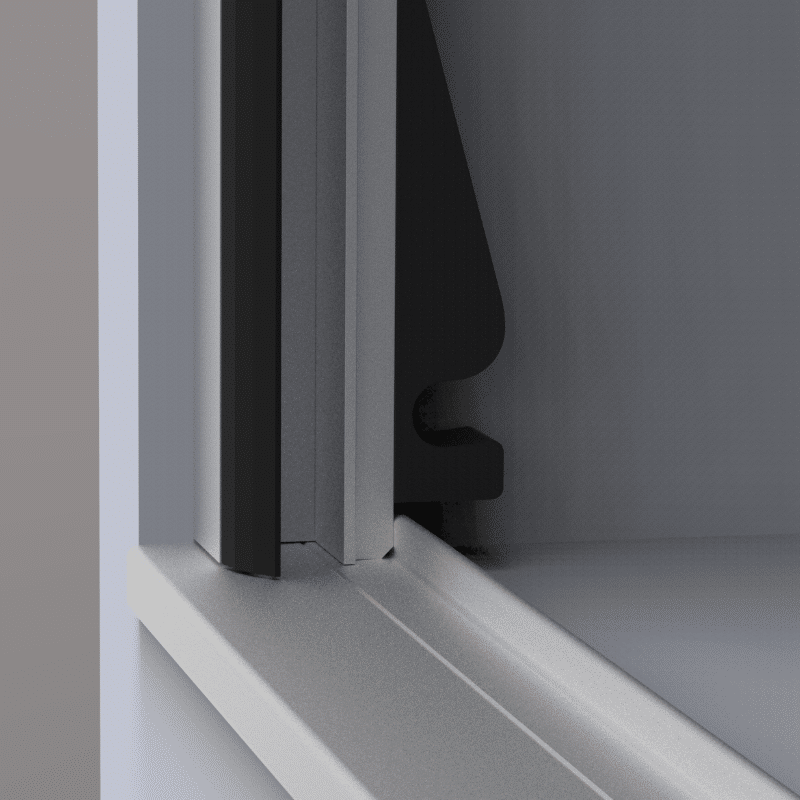

De onderzijde van de zijgeleiding kunnen wij voor u afschuinen aan zowel de zijkant als de achterzijde. De afschuining van de zijgeleiding kan bijvoorbeeld nodig zijn indien er aan de onderzijde op de bodem, lasnaden of kitnaden zijn voorzien. Door het afschuinen van de zijgeleiding nemen wij deze werkzaamheden voor u uit handen, zodat u het luik binnen no-time hebt gemonteerd!

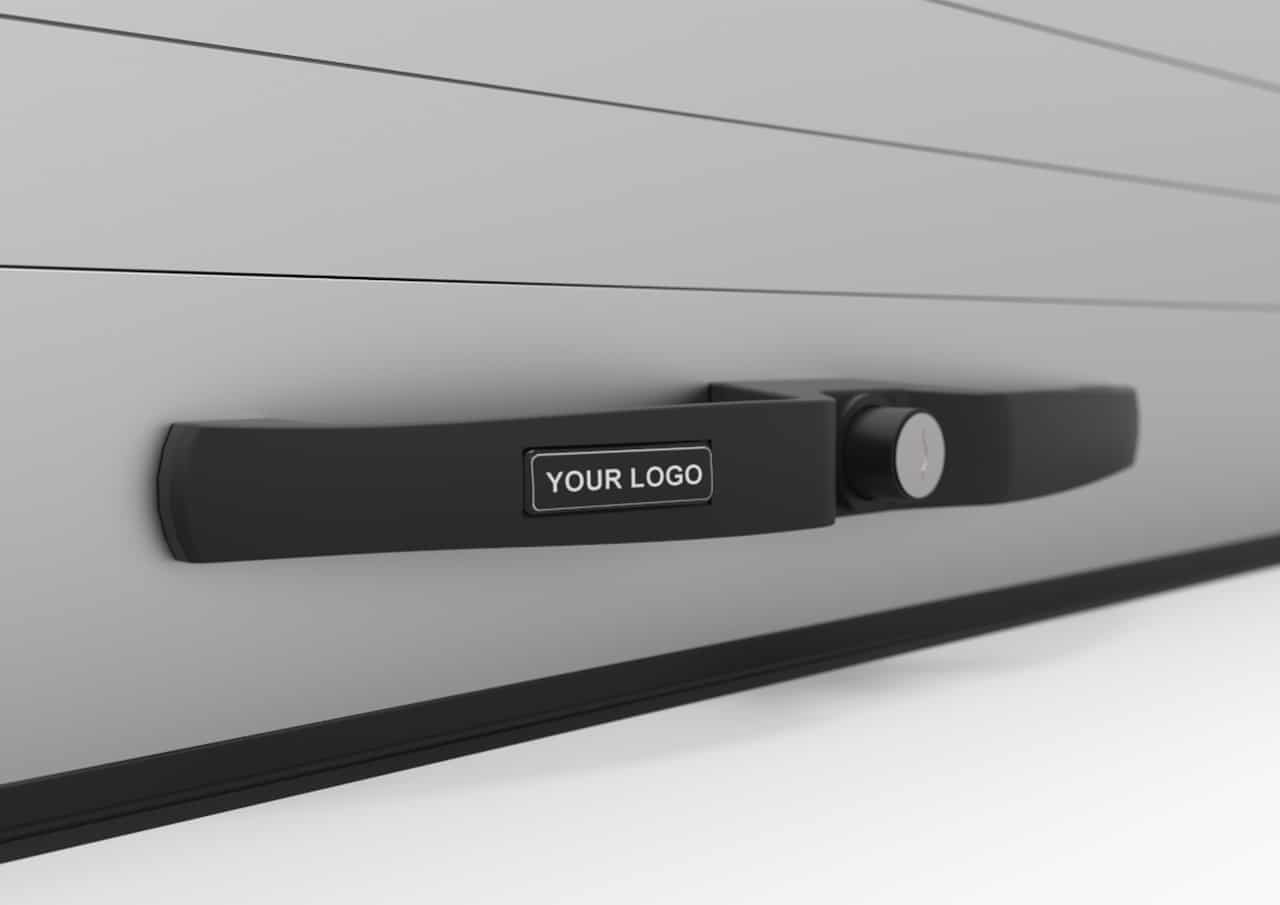

Bij Alushutter is het mogelijk om uw handgreep uit te voeren met een eigen logo. Stuur uw bestand in een duidelijk formaat mee in het daarvoor bestemde vak, dan kunnen wij uw handgreep voorzien van een 3D-Dome sticker met uw logo. Natuurlijk is het ook mogelijk om uw handgreep uit te voeren met het logo van uw klant.
Dit geeft uw luik een eigen moderne uitstraling.
(leverbaar vanaf minimaal 20 stuks op jaarbasis!)
Minimale kaderhoogte (G) bij dit rolluik is 300 mm.
Maximale kaderhoogte (G) bij dit rolluik is 2250 mm.
Totale Oppervlakte max. 4 m²
